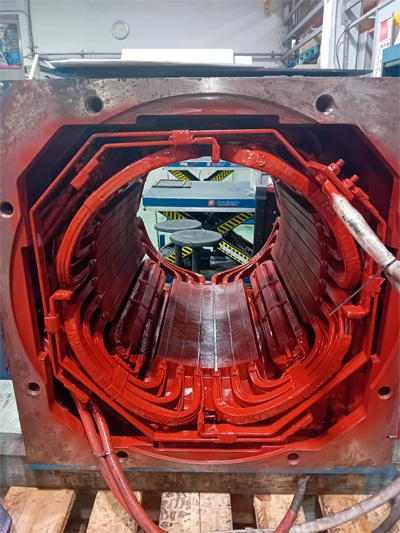

La importancia del aislamiento en motores eléctricos: cómo cuidarlo, identificar fallos y mejorar su rendimiento
El aislamiento eléctrico en motores eléctricos es uno de los aspectos más críticos para garantizar un funcionamiento seguro, eficiente y duradero. Aunque suele pasar desapercibido, su deterioro puede provocar desde pérdidas de rendimiento hasta fallos catastróficos que paralicen la operación.
En este artículo descubrirás por qué es tan importante el aislamiento en motores eléctricos, cómo detectar fallos a tiempo, qué normas rigen su evaluación y qué materiales y tecnologías están marcando el futuro en esta área.
¿Por qué es importante el aislamiento en motores eléctricos?
El aislamiento eléctrico evita que la corriente fluya por rutas no deseadas dentro del motor. Entre sus funciones principales destacan:
- Proteger los devanados contra descargas eléctricas.
- Mejorar la eficiencia energética del motor.
- Prevenir cortocircuitos y fallos eléctricos.
- Prolongar la vida útil del motor y reducir costes de mantenimiento.
Un motor con buen aislamiento ofrece mayor confiabilidad, menos paradas inesperadas y un mejor rendimiento energético.
Cómo detectar fallos en el aislamiento
Los fallos de aislamiento eléctrico se desarrollan de forma progresiva. Identificar las señales tempranas puede evitar averías graves:
- Etapa inicial: Cambios químicos reducen la resistencia del material. Aunque el motor sigue funcionando, ya hay señales de degradación.
- Etapa intermedia: Aparecen fallos intermitentes, disparos del variador o del disyuntor, y aumento de temperatura en zonas específicas.
- Etapa crítica: El aislamiento se rompe completamente, provocando cortocircuitos y daños irreversibles.
Señales de alerta:
- Disminución de la resistencia de aislamiento
- Presencia de humedad o contaminación
- Olor a quemado o calor excesivo
- Disparos frecuentes del sistema de protección
Normas oficiales para evaluar el aislamiento
Existen normas internacionales que regulan las pruebas de aislamiento en motores eléctricos. Algunas de las más relevantes son:
- IEEE Std. 43: Prueba de resistencia de aislamiento (IR)
- IEEE Std. 1415: Índice de polarización (IP)
- IEEE Std. 1068: Pruebas de impulso (Surge)
- EASA AR100-2020: Guía de mantenimiento de motores eléctricos
Pruebas comunes:
- Resistencia de aislamiento (IR): Se mide con un megóhmetro. Valores bajos indican deterioro.
- Índice de polarización (IP): Se mide durante 10 minutos. Un IP ≥ 2.0 es considerado aceptable para aislamientos clase B o superiores.
- Prueba de alta tensión (Hipot): Evalúa la resistencia dieléctrica del aislamiento.
- Prueba de impulso (Surge): Detecta fallos entre espiras del devanado.
Materiales comunes en el aislamiento
Los materiales se clasifican según su resistencia térmica, definida por normas como IEC 60034-1 y NEMA MG1-143:
| Clase | Temp. Máx (°C) | Materiales típicos |
|---|---|---|
| A | 105 | Papel, algodón, seda impregnada |
| E | 120 | Compuestos térmicos |
| B | 130 | Mica, fibra de vidrio |
| F | 155 | Mica, fibra de vidrio con resinas |
| H | 180 | Silicona, mica, composites |
| C | >180 | Cerámica, cuarzo, vidrio |
Cómo mejorar las propiedades del aislamiento
El aislamiento eléctrico en motores no solo debe instalarse correctamente, también requiere cuidados y mejoras constantes para mantener su eficacia a lo largo del tiempo. Una estrategia adecuada combina buenas prácticas de mantenimiento preventivo con la incorporación de nuevas tecnologías y materiales de última generación. De esta forma, se logra prolongar la vida útil del motor, aumentar su fiabilidad y reducir el riesgo de fallos inesperados.
Buenas prácticas de mantenimiento:
- Mantener el motor limpio y seco
- Aplicar barnices dieléctricos periódicamente
- Evitar ambientes con alta humedad o contaminantes
- Realizar pruebas de IR e IP regularmente
Innovaciones tecnológicas:
- Impresión 3D de estructuras aislantes: Permite fabricar formas complejas con alta precisión.
- Materiales avanzados: Polímeros técnicos, cerámicas y composites que ofrecen mayor resistencia térmica y mecánica.
Conclusión
El aislamiento en motores eléctricos es mucho más que una capa protectora: es un componente vital para la seguridad, eficiencia y longevidad del sistema. Con un mantenimiento adecuado, pruebas periódicas y el uso de materiales de calidad, es posible evitar fallos costosos y garantizar un rendimiento óptimo.
